Beispiel

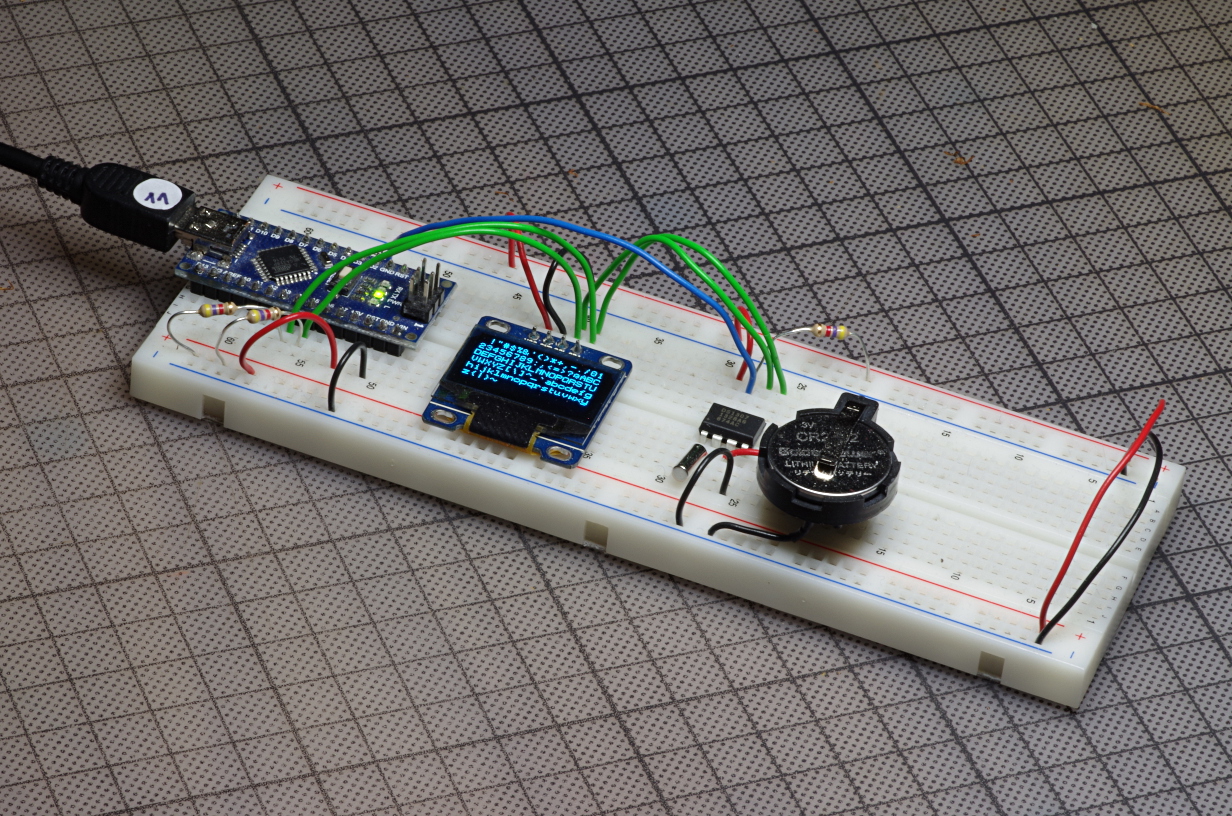

Hier der Aufbau einer in Entwicklung befindlichen Schaltung (ein Klick auf das Bild führt zu einer einer größeren Version):

Links befindet sich ein Arduino Nano, der ein OLED-Display für Ausgaben nutzt und eine Echtzeituhr abfragt.

Die Kommunikation zwischen den Komponenten erfolgt über einen I²C-Bus (grüne Drähte). Beim Arduino sind zwei „Pull-up-Widerstände“ zu sehen – deren Fehlen ist häufig die Ursache für Probleme mit dem I²C-Bus.
